Om te verduurzamen liet Magentazorg ruim achthonderd zonnepanelen installeren op het dak van woonzorglocatie Oudtburgh in Bergen. Het project is uniek door de logistieke uitdagingen van de locatie en door de innovatieve oplossing om de energieopbrengst te maximaliseren.
Edwin van der Vlist begeleidde project Oudtburgh vanuit Generation Green. ‘Wij zijn een projectorganisatie op het gebied van duurzame energie. We houden ons bezig met grote zonnepaneelprojecten, batterijsystemen, en managementsystemen daar omheen. Oudtburgh was een mooie klus voor ons. Dit project is uniek door de logistieke uitdaging tijdens de bouw, maar ook door de productkeuze. Het toepassen van SolarEdge Power Optimizers zorgt voor een optimaal resultaat bij deze bijzondere daken.’
Uitgekiend stringontwerp
‘De plaatsing van het systeem duurde twee maanden’, gaat Van der Vlist verder. ‘SolarEdge adviseerde ons op productniveau en met de voorbereiding van het project. Ze maakten een te verwachten opbrengstberekening, met inbegrip van de jaarlijkse energieopwekking en CO2-besparing.’
Humfrey Disco van SolarEdge is manager commercial technical marketing voor de Benelux. ‘SolarEdge is een wereldleider in slimme energie en produceert producten zoals PV omvormers, Power Optimizers en batterijsystemen’, zegt hij. ‘Daarnaast adviseren en ondersteunen wij installateurs en EPC’ers bij complexe projecten, zoals het project Oudtburgh. Met behulp van de Designer software tool van SolarEdge maakten onze engineers een uitgekiend stringontwerp voor deze locatie.’
Layout van het dakoppervlak
Van der Vlist: ‘Het aantal PV-panelen en omvormers in het project is misschien niet bijzonder, maar de toepassing is dat zeker wel. Vooral de layout van het dakoppervlak en het werk dat er qua engineering in zit, is niet alledaags. Generation Green en SolarEdge werkten echt samen om hier tot een optimale en esthetisch mooie installatie te komen.’

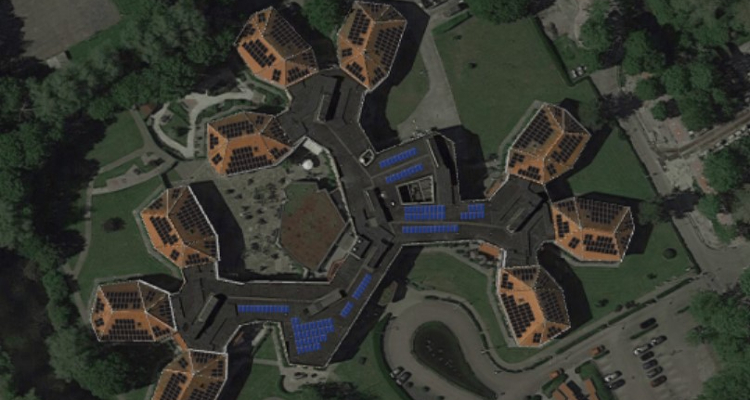

Het dakoppervlak van Oudtburgh is in de eerste plaats niet standaard omdat de locatie uit verschillende gebouwen bestaat. En bovendien zijn de daken van die afzonderlijke gebouwen vormgegeven als diamanten met zes en soms zeven facetten/vlakken. Zo’n vlak heeft dan de vorm van een driehoek, parallellogram of trapezium. Dat betekent puzzelen om de PV-panelen goed te verdelen. Op basis van aangeleverde tekeningen maakte SolarEdge een 3D-opzet van het pand (of eigenlijk: de panden) en configureerde dat in samenspraak met Generation Green.
Opbrengst optimaliseren
De technologie die voor de efficiëntie zorgt zit centraal in de omvormers van SolarEdge. Humfrey Disco: ‘Bij een string-omvormer is het zo dat het paneel met de minste opbrengst leidend is voor de opbrengst van de andere panelen in de gehele string. Wij hebben zogenaamde mpp-trackers (maximum power point) in onze SolarEdge Power Optimizers geplaatst. Hierdoor maximaliseert de opbrengst van ieder afzonderlijk PV-paneel, onafhankelijk van oriëntatie en de hellingshoek. Via het SolarEdge Monitoringplatform brengen we het gehele systeem 24/7 real-time in beeld. Eventuele issues met het systeem worden direct gedetecteerd en gecommuniceerd met de beheerder van het systeem, zonder dat er eerst metingen op locatie nodig zijn.’
Steeds opschuiven
Het logistieke aspect van het project was ook ingewikkeld, onder andere omdat de locatie uit meerdere gebouwen bestaat. Van der Vlist vertelt daarover: ‘Er werden diverse veiligheidsprocedures en inspecties doorlopen, en op het terrein van de woonzorglocatie werden meerdere bouwplaatsen ingericht. We stelden alles in het werk om eventuele overlast voor de bewoners te voorkomen. Zo plaatsten we per sub-gebouw (unit) randbeveiliging en hijsmaterieel, en zijn de panelen unit voor unit geïnstalleerd zodat het werk beperkt bleef tot één plek. Zo zijn we steeds een gebouw opgeschoven. De moeilijkheid was vooral dat we de toegang voor de bewoners niet konden beperken.’
Zero-export clausule
Op dit project is een zogenaamde zero-export clausule van toepassing. Humfrey Disco legt uit: ‘Door de congestieproblemen is het op steeds meer plaatsen in ons land niet meer mogelijk om energie terug aan het elektriciteitsnet te leveren. Zo ook in Bergen. Daarom hebben we een energiemeter op de hoofdaansluiting geplaatst en de exportlimitatie op nul gezet. De in totaal vier SolarEdge PV omvormers produceren daarmee uitsluitend energie voor eigen verbruik op de locatie. Op het Monitoring Portal kun je in real-time zien wat er gebeurt. Je kunt ook terugkijken natuurlijk.’ Disco pakt de gegevens van een willekeurige dag in september erbij. ‘Hier zie ik dat er vanuit het pv-systeem 946 kilowattuur is opgewekt. Dat is helemaal opgebruikt en het resterende kwam uit het net.’
Vlamboogdreiging detecteren
‘Er is voor gekozen om één SolarEdge Power Optimizer per twee panelen te plaatsen’, vertelt Disco. ‘De Power Optimizers zijn uitgerust met Sense Connect waardoor abnormale temperaturen bij de ingangs- en uitgangsaansluitingen gedetecteerd kunnen worden. Hierdoor kunnen vlambogen proactief voorkomen worden. Vlambogen kunnen het gevolg zijn van een slechte installatie, krimpen van bekabeling, defecte connectoren, incompatibele connectoren of onjuist aangesloten MC4-connectoren. Door dergelijke storingen kan brand ontstaan, wat een reëel gevaar inhoudt voor een PV-systeem en de panden waarop ze zijn geïnstalleerd. Alles voor de veiligheid, en zeker in zo’n zorgomgeving.
Waarom niet voor terracotta-kleurige pv-panelen is gekozen? Ja, dat had gekund hier. Maar het is zo dat de meeste installateurs behoorlijk merkvast zijn. Daar komt bij dat we weten dat gekleurde zonnepanelen toch wat minder rendement opleveren. Er is voor full black glass gekozen omdat het mooi oogt en omdat de opbrengst hoog is; en daar gaat het tenslotte om.’
De cijfers
De installatie bestaat uit 756 Trina Solar 435 Wp full-black glas glaspanelen en 124 Longi Solar 510 Wp panelen en vier SolarEdge omvormers. Verder zijn er SolarEdge Power Optimizers toegepast, voor elke twee panelen één exemplaar. Dat resulteert in 387 stuks van de SolarEdge S1000 Power Optimizer en 64 stuks SolarEdge S1200 Power Optimizer.
De jaarlijks gecalculeerde stroomproductie is ruim 350 MWh.
