Procesoverkoepelende oplossingen voor efficiënte schakelkastbouw

Hub Redactie
Hub Redactie
25 juni 2020
3 min

De Weidmüller Workplace Solutions zijn gebaseerd op een studie van het Institut für Steuerungstechnik der Werkzeugmaschinen und Fertigungseinrichtungen (ISW) van de universiteit van Stuttgart met betrekking tot automatisering en digitalisering op het gebied van schakelkastbouw.

Weidmüller heeft onder de naam ‘Workplace Solutions’ oplossingen ontwikkeld voor de grotendeels handmatige handelingen in de schakelkastbouw. Hiermee worden deze processen tot 80% versneld en worden ze minder foutgevoelig. Dit geldt vooral voor de tijdrovende werkstappen van projectplanning en stroom, maar ook voor montage, bedrading en etikettering met hun traditioneel inconsistente engineeringprocessen.

Om de gegevens consistent te houden, ondersteunt Weidmüller’s WPC digitale productie via softwaretools met CAE-interfaces voor alle technische omgevingen. Hiertoe behoren M-Print PRO voor de etikettering en de Weidmüller Configurator voor de registratie van productiegegevens. Deze maken een snelle en betrouwbare documentatie, inbedrijfname en onderhoud mogelijk, omdat alle productiestappen kunnen worden getraceerd. Dezelfde voordelen ontstaan voor de inkoop, de werkvoorbereiding, het voorraadbeheer in magazijnen, en ergonomie en efficiëntie op de werkplekken.

Geen losse producten

“De klant wil geen losse producten, maar complete oplossingen”, zegt Tobias Sonderman, Head of Product Management Marking & Tools bij Weidmüller, over deze strategie. “Onze Workplace Solutions zijn een win-win-situatie voor schakelkastbouwers.”

Het centrale element van de Weidmüller Workplace Solutions is het Wire Processing Center (WPC) voor een gedeeltelijk geautomatiseerde kabelmontage, bedrading en markering, met op elkaar afgestemde componenten op een verplaatsbare werktafel. Het omvat een snij-automaat, een isoleer- en krimpautomaat en een thermotransferprinter, plus kabeldoorvoeren voor kabelrollen, upstream-systemen of kartonnen dozen. De krimpautomaat wordt aangestuurd door software en afgesteld op de kabeldoorsnede (kabeldoorsneden van 0,5 mm² tot 2,5 mm² (AWG 20 – 14) kunnen worden verwerkt). Ook is er voorzien in een reksysteem voor verbruiksmaterialen.

De gebruiker kan zijn opdrachten visualiseren op een 15-inch touchscreen. Hiermee kunnen bepaalde kabeldiameters zonder rolwissel worden verwerkt. Bovendien maakt het WPC het gebruik van alle functies in de stand-alone-modus mogelijk. Het wisselen tussen automatische en handmatige bewerkingen is altijd mogelijk.

De gegevens van de kabelmontage worden via een EPLAN- of CSV-bestand ingelezen, handmatig ingevoerd of met behulp van een bedrijfsintern netwerk of USB-stick vanuit de planningssoftware overgedragen. Het WPC maakt het mogelijk om met afzonderlijke componenten te werken en op elk gewenst moment te upgraden naar een volledige configuratie. Zo is afstemming op de projectomstandigheden mogelijk met behoud van de hoge productiekwaliteit.

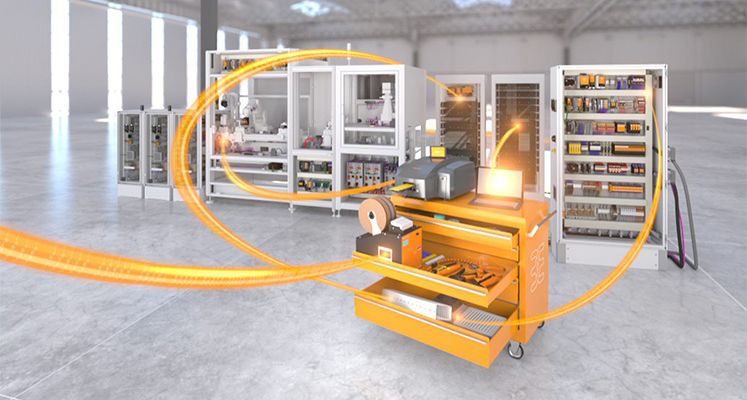

De Weidmüller gereedschapswagen is ontwikkeld op basis van de 5S- en Lean-principes voor lean manufacturing. Alle gereedschappen zijn ergonomisch ingebed in schuimstof. Standaard gereedschappen bevinden zich binnen handbereik. Gereedschappen voor gemeenschappelijk gebruik zijn ook aanwezig. Dit zorgt voor een tijdsbesparing van tot wel tien procent bij het pakken en opruimen van gereedschappen. De inzetstukken kunnen worden voorzien van multicard-markers en QR-codes om te controleren of er gereedschappen ontbreken. De gereedschapswagen kan met toepassingsspecifieke automaten en printers worden uitgebreid.

Conrad Electronic heeft recentelijk de WPC toegevoegd aan haar zakelijk assortiment. “Met Weidmüller Workplace Solutions bieden wij onze zakelijke klanten een innovatief automatiseringssysteem met grote besparingsmogelijkheden in de schakelkastbouw”, zegt Manuel Gschwend, productmanager bij Conrad Electronic.
