Nieuw afvoersysteem voor hoogbouw bespaart ruimte

Hub Redactie
Hub Redactie
26 februari 2019
2 min

De installatie van een parallelle omloop- of secundaire ontspanningsleiding is niet langer nodig. Met het Geberit SuperTube afvoersysteem is de leidingdiameter kleiner en kunnen er horizontale verslepingen tot 6 meter zonder afschot worden geïnstalleerd. Dit levert meer vloeroppervlakte en een hogere plafondhoogte op. Ruimtewinst dus. Naast deze besparing van ruimte is er ook minder materiaal nodig en wordt de planning en installatie vereenvoudigd, waardoor tijd en geld bespaard wordt.

Geen extra omloopleiding

Met het bestaande Sovent T-stuk is Geberit er al in geslaagd een ruimtebesparende oplossing te bieden voor hoogbouw door een veel hogere afvoercapaciteit in Ø110 mogelijk te maken. De Geberit SuperTube technologie gaat nu een stap verder in dit concept. Verandering van richting in de standleiding vereisten in het verleden altijd een extra omloopleiding. Met de SuperTube is ook deze omloopleiding overbodig.

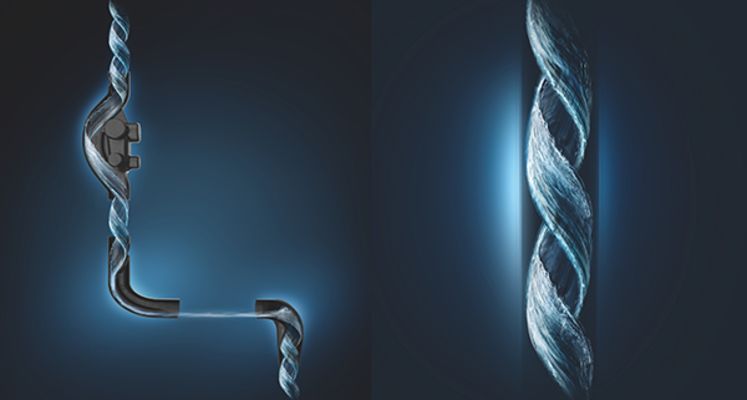

Hoe het werkt

De Geberit SuperTube technologie is gebaseerd op de perfecte wisselwerking tussen vier systeemcomponenten. Drie fittingen in combinatie met de Geberit PE afvoerleiding vormen samen een hydraulische oplossing. De geoptimaliseerde productgeometrie van de Geberit PE Sovent T-stuk geleidt het water naar de standleiding en brengt het aan het draaien, waardoor het tegen de buiswand wordt gedrukt. De ontstane ringvormige stroming zorgt voor een stabiele en continue luchtkolom aan de binnenzijde. Dit levert een afvoercapaciteit van 12 l/s op; maar liefst het 3-voudige van een conventionele standleiding Ø110. Aangekomen bij de Geberit PE BottomTurn bocht zorgt een verandering van richting ervoor, dat de watermuur breekt en de ringvormige stroming een gelaagde stroming wordt zonder de luchtkolom te verstoren. Deze verandering vermindert de impuls- verliezen aanzienlijk in vergelijking met conventionele oplossingen. De gedraaide Geberit PE BackFlip bocht zorgt ervoor dat de gelaagde waterstroom vervolgens weer gaat wervelen, waardoor het water met een draaiende beweging in een ringvormige stroming wordt afgevoerd via de verticale leiding. De interne luchtkolom in de navolgende standleiding blijft hierdoor intact.

Geen secundaire ontspanningsleiding

Een conventioneel afvoersysteem bereikt een afvoercapaciteit van 12,6 l/s met standleiding van Ø160, gecombineerd met een secundaire ontspanningsleiding Ø110 (max. hoogte 75m) of met een conventionele standleiding Ø200 met omloopleiding (max. hoogte 90m). De oplossing met Geberit SuperTube vereist geen secundaire ontspanningsleiding, terwijl het een maximale afvoercapaciteit van 12 l/s bereikt bij een leidingdiameter van slechts Ø110, ongeacht de hoogte van het gebouw.
